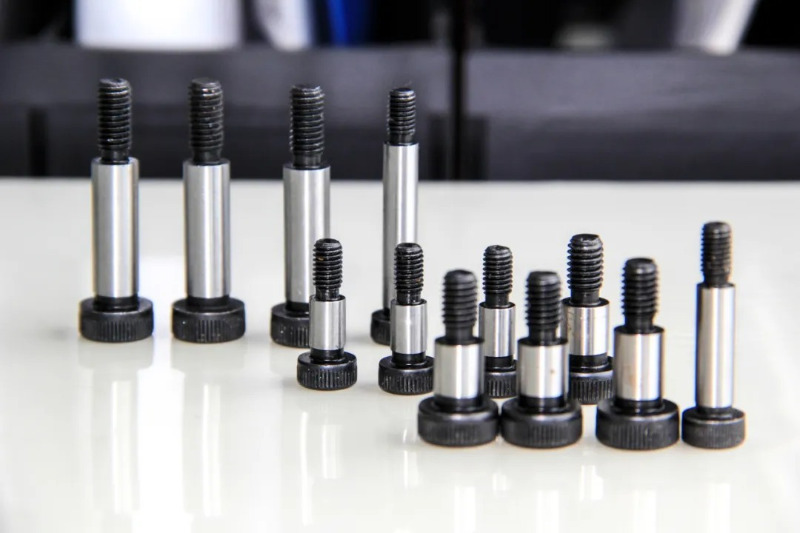

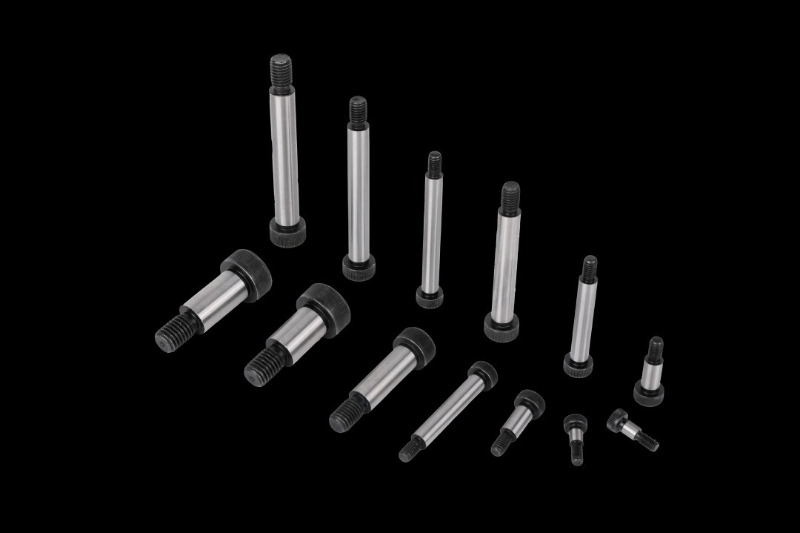

12.9등급 숄더볼트란?
12.9등급 숄더 볼트 샤프트 숄더 나사 또는 내부 육각형 숄더 볼트라고도 알려진 은 매끄러운 숄더와 부분 나사산이 있는 고정밀 패스너로 고강도 및 정밀 모션 응용 분야를 위해 특별히 설계되었습니다.
특징
구조적 특징
12.9 등급 플러그 볼트는 세 가지 주요 부분으로 구성됩니다.
볼트 머리: 높은 토크의 설치 및 제거가 용이하도록 일반적으로 내부 또는 외부 육각형 헤드로 설계되었습니다.
매끄러운 어깨: 회전 또는 슬라이딩 부품의 안정성을 보장하기 위해 정밀 가공되었습니다.
스레드 끝: 안전한 고정을 보장하고 내하중 용량을 향상시키기 위해 부분적으로 나사산이 있는 설계를 활용합니다.
주요 특징
초고강도: 인장 강도가 ≥1220MPa인 합금강(예: SCM435)으로 구성되어 고하중 응용 분야에서 신뢰성을 보장합니다.
정밀 공차: 숄더 직경, 길이 및 동축도는 기계 부품의 정확한 위치 지정 및 슬라이딩 핏을 보장하기 위해 엄격하게 제어됩니다.
내마모성 및 내구성: 표면 처리에는 담금질, 흑화, 인산염 처리 또는 니켈 도금이 포함되어 내마모성과 내식성을 향상시킵니다.
높은 토크 성능: 높은 조임 토크를 견딜 수 있어 중장비 및 높은 동적 부하 환경에 적합합니다.
12.9등급 숄더볼트 적용
높은 강도, 정밀 가공 및 동작 적응성으로 인해 12.9 등급 숄더 볼트는 많은 산업, 특히 고하중 및 고정밀 요구 사항이 있는 시나리오에서 널리 사용됩니다.

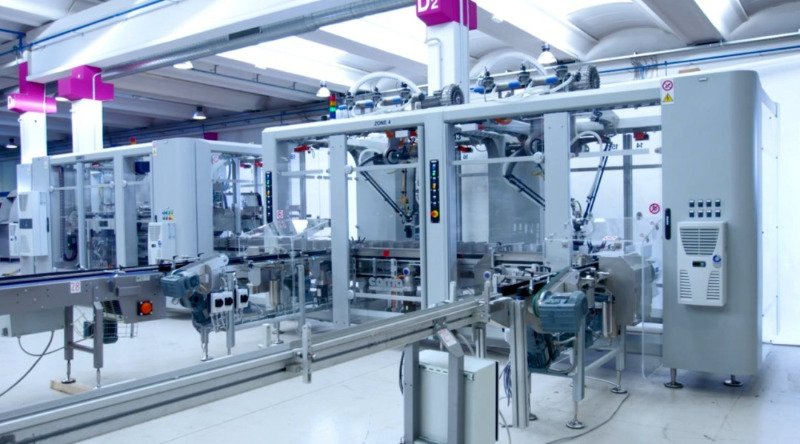

기계 장비
자동화 기계, 정밀 공작 기계, 생산 라인 장비에서는 숄더 볼트를 사용하여 부품을 지지하고 슬라이드시켜 장비의 원활한 작동을 보장합니다.
슬라이드 레일 및 가이드 메커니즘: 선형 또는 회전 운동의 정확성을 보장합니다.
전송 시스템: 커넥팅 로드 및 베어링 시트의 고정 볼트로 사용되어 움직이는 부품의 마모를 줄입니다.
지그 및 툴링: 고정 위치 지정 및 클램핑을 위한 고정 장치로 생산 정확도를 향상시킵니다.

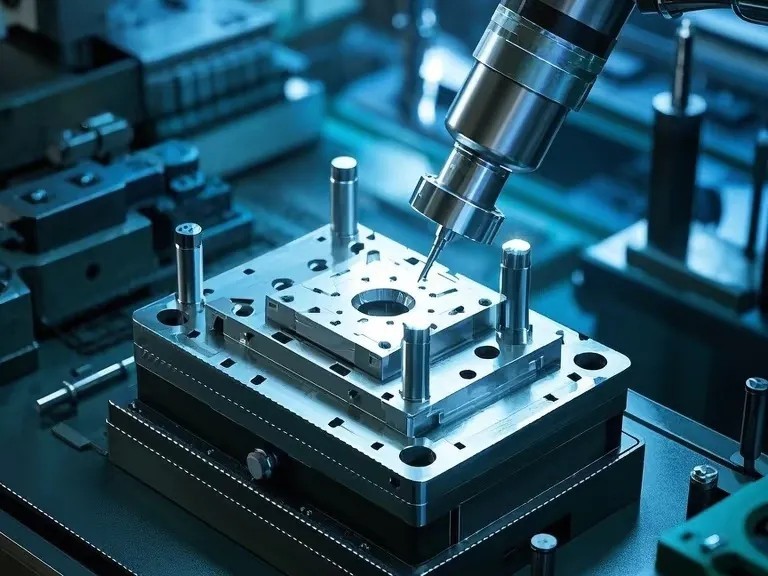

금형제작
사출 금형: 원활한 금형 개폐를 보장하기 위해 슬라이더, 가이드 플레이트 및 위치 결정 메커니즘에 사용됩니다.
스탬핑 다이: 금형 수명과 정밀도를 향상시키기 위해 가이드 핀 고정 및 슬라이더 어셈블리에 사용됩니다.

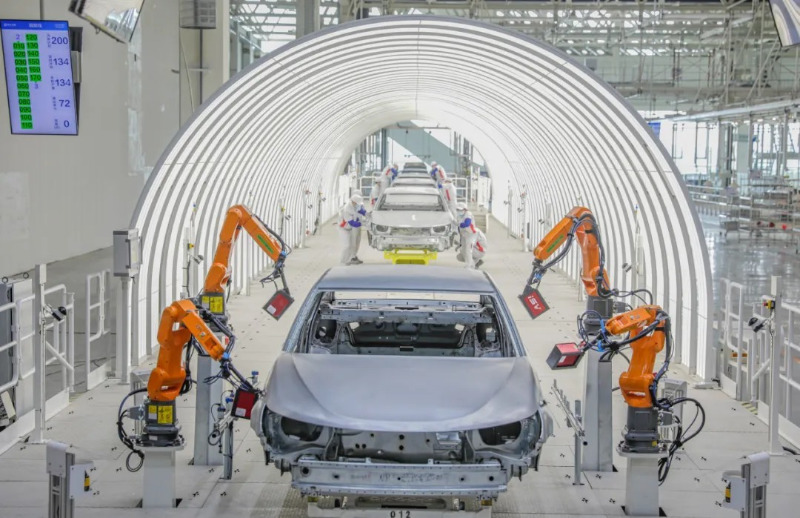

자동차 산업
12.9 등급 숄더 볼트는 엔진, 서스펜션 시스템 및 브레이크 시스템용 자동차 제조에 널리 사용됩니다.
엔진 구성요소: 로커암, 커넥팅 로드, 밸브 메커니즘을 연결하여 고속 작동 시 안정성을 보장합니다.
서스펜션 시스템: 고주파 진동과 충격을 견딜 수 있도록 충격 흡수 장치와 컨트롤 암 연결을 활용합니다.
브레이크 시스템: 브레이크 캘리퍼 및 슬라이딩 레일에 사용되며 고온 저항 및 고부하 용량을 제공합니다.

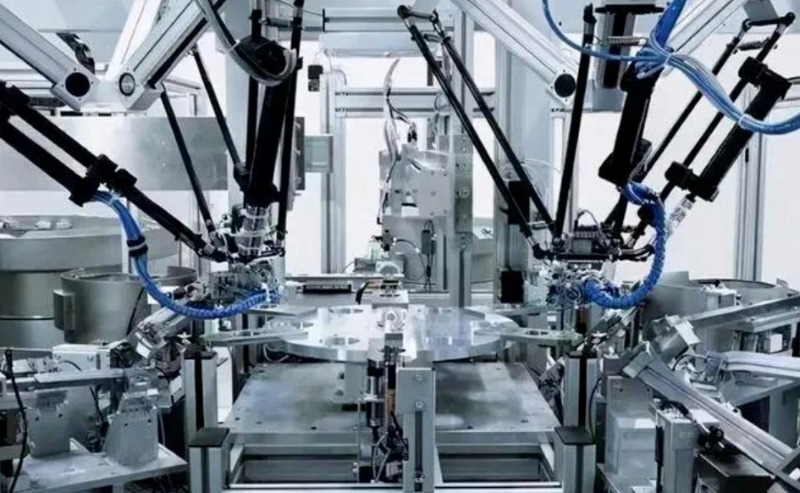

전자 및 자동화 장비
로봇 관절: 로봇 팔의 정확한 위치 지정과 유연한 움직임을 보장하기 위해 회전 축으로 사용됩니다.
자동화된 조립 라인: 장비의 안정성과 정밀도를 향상시키기 위해 슬라이더 및 가이드 장치에 사용됩니다.

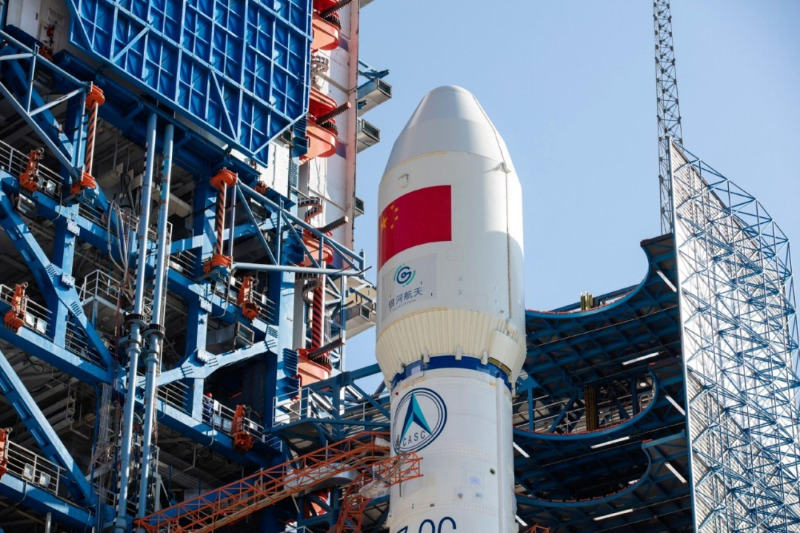

항공우주
비행 제어 시스템: 제어 표면, 플랩 및 기타 구성 요소의 회전 및 연결을 제어하는 데 사용됩니다.
위성 로봇 팔: 고정밀 회전 피봇 포인트를 제공하여 안정성과 신뢰성을 보장합니다.

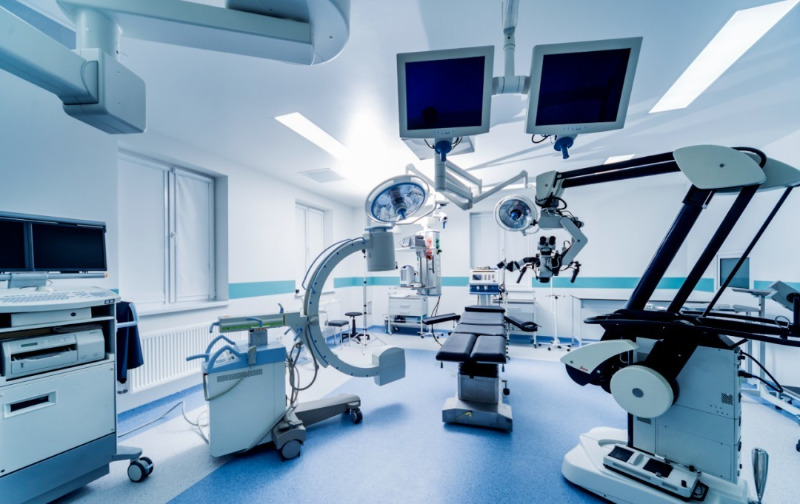

의료 장비
엑스레이 기계 및 CT 스캐너: 장비의 정밀한 작동을 보장하기 위해 슬라이드 레일 및 이동 부품에 사용됩니다.
수술용 로봇: 정확한 제어와 안정성을 보장하기 위해 로봇 팔 관절에 사용됩니다.
12.9급 숄더볼트 제조공정
주요재료
12.9 등급 숄더 볼트의 일반적인 재료는 다음과 같습니다.
SCM435(합금강): 인성 및 피로 저항성이 우수하여 충격 하중 환경에 적합합니다.
스테인리스강(304, 316L): 부식에 강하지만 강도가 낮아 주로 식품 및 의료 장비에 사용됩니다.
생산 과정
1. 재료 절단: 고강도 강철봉의 정밀 절단.
2. CNC 정밀 가공: 엄격한 공차를 보장하기 위해 볼트 머리, 숄더 및 나사산 부분을 터닝합니다.
3. 나사 가공: 강도와 피로 수명을 향상시키는 스레드 롤링.
4. 열처리: 담금질 및 템퍼링을 통해 경도와 내마모성을 향상시킵니다.
5. 표면 처리: 내식성을 강화하기 위해 아연도금, 흑화, 인산염 처리를 실시합니다.
6. 품질 검사: 3차원 측정기, 경도 테스트, 토크 테스트를 사용하여 높은 정밀도와 일관성을 보장합니다. 부식성이 있으나 강도가 낮아 식품, 의료기기 등에 주로 사용된다.
산업 표준
숄더 볼트의 생산은 성능과 신뢰성을 보장하기 위해 국제 표준을 준수해야 합니다.
ISO 7379: 미터법 숄더 볼트의 치수, 재료 및 공차에 대한 표준입니다.
DIN 923: 유럽 시장에서 널리 사용되는 독일 표준입니다.
ASME B18.3: 북미 시장에 적용 가능한 미국 표준 숄더 볼트 사양입니다.
JIS B 1180: 정밀 기계 제조에 사용되는 일본 표준입니다.
이러한 표준은 열악한 환경에서 볼트의 안정성과 호환성을 보장하기 위해 숄더 직경, 길이 공차, 스레드 사양, 인장 강도 및 표면 처리를 지정합니다.
오른쪽 숄더 볼트를 선택하는 방법은 무엇입니까?
숄더 볼트를 선택할 때 다음 요소를 고려하십시오.
부하 요구 사항: 필요한 인장 강도와 피로 수명을 결정합니다.
어깨 치수: 슬라이딩 또는 회전 구성요소와의 호환성을 보장합니다.
스레드 사양: 장비에 적합한 미터법 또는 영국식 스레드를 선택하십시오.
표면 처리: 아연 도금, 흑화 또는 인산염 처리와 같은 부식 방지 코팅을 선택하십시오.
12.9 등급 숄더 볼트는 높은 강도, 정밀한 공차 및 동적 동작에 대한 적응성으로 인해 기계, 자동차 제조, 금형 제작, 자동화 및 항공 우주에서 매우 중요합니다. 엄격한 제조 표준과 뛰어난 성능으로 고급 패스너 시장의 핵심 제품이 되었습니다.
귀하의 업계에서 12.9등급 숄더 볼트를 사용해 본 적이 있습니까? 여러분의 경험을 자유롭게 공유해 주세요!
