육각 플랜지 볼트
볼트는 산업 제조, 기계 장비, 자동차 조립 및 건설 엔지니어링에 없어서는 안될 패스너입니다. 그 중 헥사 플랜지 볼트 , 독특한 플랜지 구조로 체결 강도와 풀림 저항성을 모두 향상시켜 널리 사용되는 표준 패스너입니다.
이 기사에서는 육각 플랜지 볼트의 특성, 사양, 제조 공정 및 적용 시나리오를 자세히 설명하여 장점과 주요 선택 사항을 더 잘 이해할 수 있도록 돕습니다.
육각플랜지 볼트란?

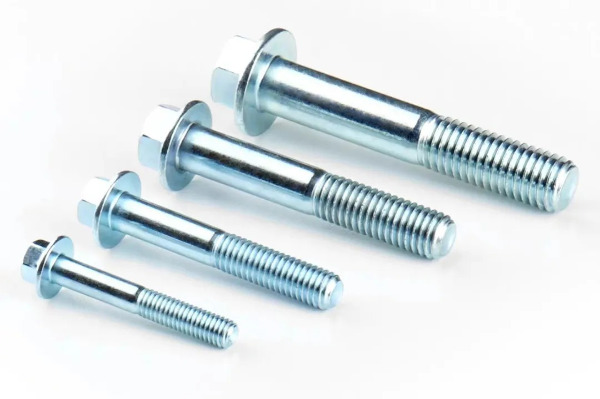

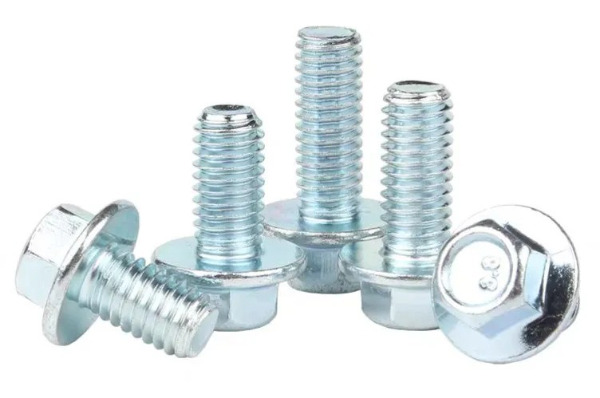

육각 플랜지 볼트는 육각 머리와 플랜지가 있는 볼트 유형입니다. 헤드에는 볼트 헤드와 와셔의 통합 설계와 유사한 확장된 플랜지 면이 있습니다. 이 구조는 접촉 면적을 늘리고 국부적인 응력을 줄이며 풀림에 대한 저항성을 향상시켜 진동이 많거나 부하가 큰 조건에 특히 적합합니다.
육각 플랜지 볼트는 일반적으로 GB/T 5787(중국 표준), DIN 6921(독일 표준), ISO 1665(국제 표준) 및 ASME B18.2.1(미국 표준)과 같은 표준을 준수하며 기계, 자동차 및 철강 구조물 건설에 널리 사용됩니다.
육각 플랜지 볼트의 특징
• 향상된 응력 분포를 위한 플랜지 페이스 디자인:
플랜지 면은 내장 와셔와 동일하여 응력 지지 면적을 늘리고 연결된 부품의 변형 및 손상을 줄입니다.
균일한 응력 분포는 볼트의 하중 지지 능력을 향상시켜 금속 및 플라스틱과 같은 다양한 재료의 연결을 고정하는 데 적합합니다.
• 탁월한 풀림 방지 성능:
표준 플랜지 볼트: 평평한 플랜지 표면은 일반적인 기계 구조에 적합하며 일반 육각 볼트보다 풀림 방지 성능이 약간 우수합니다.

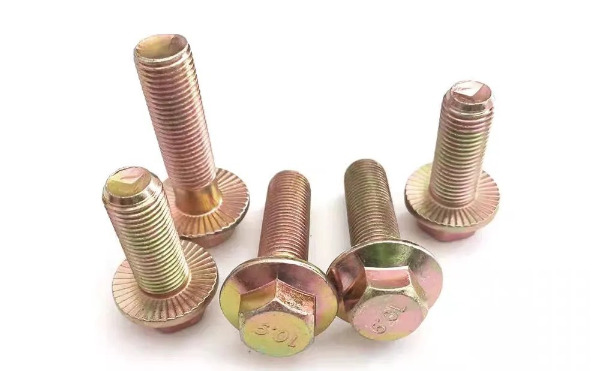

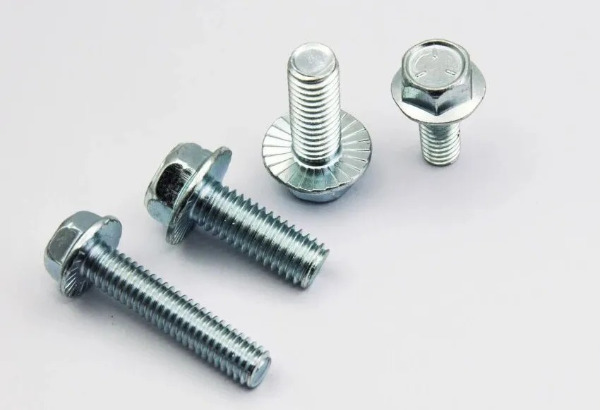

노즈 코팅 플랜지 볼트: 방사형 미끄럼 방지 톱니가 있는 플랜지 표면은 더욱 강력한 풀림 방지 효과를 제공하며 자동차 엔진 및 변속기와 같이 진동이 심한 환경에 널리 사용됩니다.
• 다양한 하중 요구 사항에 적응할 수 있는 풍부한 강도 등급:
4.8 등급: 주택 조립 및 경기계 등 강도가 낮은 체결 요구 사항에 적합합니다.
8.8 등급: 강도와 내구성이 높아 자동차, 건설기계, 기타 분야에 적합합니다.
10.9 등급: 고강도 수준으로 큰 하중과 진동을 받는 구조물에 적합합니다.
12.9 등급: 주로 고정밀 기계, 항공우주 및 기타 고급 산업 분야에 사용되는 초고강도 플랜지 볼트입니다.
• 육각 플랜지 볼트 재질:
탄소강(예: 35#, 45# 강철): 일반적인 기계적 연결에 적합합니다.
합금강(예: 40Cr, 42CrMo): 인장강도와 피로저항이 더 높습니다. 스테인리스강(예: 304, 316 스테인리스강): 내식성이 뛰어나 옥외, 습한 환경 또는 화학 산업에 적합합니다.
• 표면 처리:
아연 도금: 내산화성을 향상시켜 일반 산업 용도에 적합합니다.
용융 아연 도금: 옥외 강철 구조물이나 해양 환경에 적합한 더 두꺼운 부식 방지 층을 제공합니다.
데이크로메트: 염수 분무 부식에 대한 내성이 뛰어나 자동차 패스너에 널리 사용됩니다.
흑색 산화물: 내마모성을 향상시켜 정밀기계나 군사장비에 적합합니다.
육각플랜지 볼트 제조공정
1. 재료 준비: 탄소강, 스테인리스강, 합금강 등 볼트 사양에 따라 적절한 재질을 선택하고 그에 따라 절단합니다.
2. 콜드 제목: 고정밀 냉간압조기를 사용하여 볼트 헤드를 가공하고 플랜지와 육각 헤드를 한 단계로 성형하여 치수 정확성과 기계적 특성을 보장합니다.
3. 선삭(옵션): 높은 정밀도가 요구되는 플랜지 볼트의 경우 표면 조도 및 치수 정확도를 향상시키기 위해 추가 선삭 가공을 수행할 수 있습니다.
4. 스레드 롤링: 스레드 롤링 기술을 사용하여 스레드를 제조함으로써 스레드 강도와 내구성을 향상시키고 가공 중에 발생할 수 있는 재료 손상을 방지합니다.
5. 열처리: 8.8등급 이상의 고강도 볼트를 담금질 및 템퍼링하여 경도와 인장 강도를 향상시켜 고하중 환경에 적합하게 만듭니다.
6. 표면 처리: 볼트 내구성과 환경 적응성을 향상시키기 위해 고객 요구 사항에 따라 아연 도금, 용융 아연 도금, Dacromet 또는 기타 부식 방지 처리를 수행합니다.
7. 품질 검사; 치수 검사: 나사 게이지, 캘리퍼 및 기타 도구를 사용하여 길이, 직경, 피치 등 볼트의 주요 치수를 검사합니다.
기계적 성능 테스트: 표준 요구 사항을 준수하는지 확인하기 위해 인장, 충격 및 경도 테스트를 수행합니다.
내식성 테스트: 볼트의 내식성을 평가하기 위한 염수 분무 테스트 등.
부하 요구 사항을 결정합니다. 등급 8.8, 10.9, 12.9 등 내하력에 따라 적절한 강도 등급을 선택합니다.
풀림 방지 요구 사항을 고려하십시오. 진동이 심한 환경에서는 톱니형 플랜지 볼트를 사용하는 것이 좋습니다.
작업 환경에 맞게: 습하거나 부식성이 있는 환경에서는 스테인리스 스틸 볼트나 특수 부식 방지 처리된 볼트를 사용하십시오.
참조 표준: 품질 안정성과 호환성을 보장하려면 ISO, DIN 또는 ASME 표준을 준수하는 볼트를 우선적으로 사용하십시오.
독특한 구조 설계, 우수한 풀림 방지 성능 및 광범위한 적용 범위를 갖춘 육각 플랜지 볼트는 산업 분야에서 없어서는 안 될 표준 패스너가 되었습니다. 적절한 사양, 강도 및 표면 처리를 선택하면 조립 효율성이 향상될 뿐만 아니라 장기적인 신뢰성과 안전성도 보장됩니다.
프로젝트에 고강도 풀림 방지 패스너가 필요한 경우 육각 플랜지 볼트는 의심할 여지 없이 신뢰할 수 있는 선택입니다.
Jiangxin 팀에 문의하신 것을 환영합니다!
