1. 플랫 패드

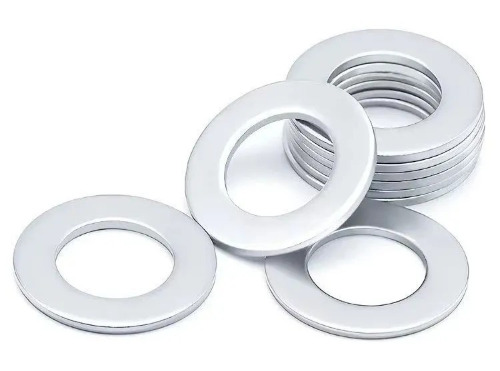

평평한 와셔는 중간에 구멍이있는 원형 금속 와셔입니다. 일반적으로 철판, 스테인레스 스틸 및 기타 재료로 스탬핑 공정을 통해 만들어집니다. 모양은 평평한 링과 비슷합니다.
평평한 와셔는 무엇입니까?

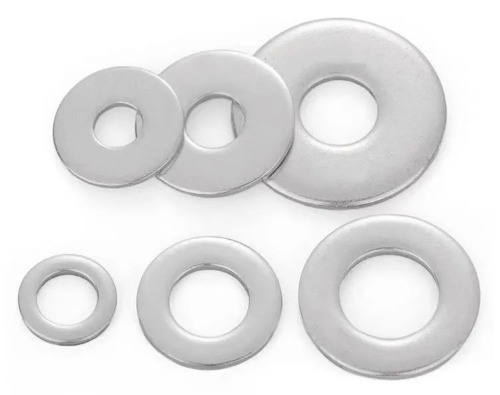

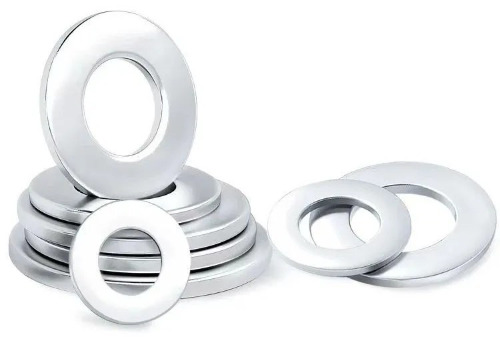

플랫 와셔라고도하는 평평한 와셔는 볼트 및 너트 및 커넥터와 같은 패스너 사이에 평평한 접촉 표면을 제공하는 데 주로 사용되는 일반적인 기계 부품입니다. 평평한 와셔는 일반적으로 금속 재료로 찍히고 중간에 구멍이있는 원형입니다. 구멍의 크기와 사양은 특정 요구에 따라 사용자 정의 할 수 있습니다.
플랫 와셔의 주요 기능
접촉 영역을 늘리십시오
플랫 와셔의 주요 기능 중 하나는 나사와 기계 사이의 접촉 영역을 증가시켜 마모와 손상을 효과적으로 줄이는 것입니다. 평평한 와셔가 없으면 나사와 기계 사이의 접촉 표면이 작은 지점에 집중되어 압력이 큰 압력을 유발하여 시간이 지남에 따라 장비의 서비스 수명에 직접적인 영향을 미칩니다. 플랫 와셔는이 접촉 영역을 늘려 장비의 주요 부품을 보호합니다.
압력을 분산시킵니다
플랫 와셔는 주로 압력을 줄이는 데 사용됩니다. 일부 부품을 조이는 축력이 커지면 와셔를 디스크 모양으로 쉽게 누를 수 있습니다. 이때, 재료를 변경할 수 있고 문제를 해결하기 위해 경도를 높일 수 있습니다. 플랫 와셔는 압력을 효과적으로 분산시키고 과도한 국소 압력으로 인한 손상을 피할 수 있습니다.
손상을 방지하십시오
평평한 와셔는 스프링 와셔가 나사를 제거 할 때 기계 표면에 발생할 수있는 손상을 제거 할 수 있습니다. 사용할 때는 스프링 와셔 1 개와 평평한 와셔 1 개를 사용해야하며, 평평한 와셔는 기계 표면 옆에 있으며 스프링 와셔는 평평한 와셔와 너트 사이에 있습니다. 이것은 스프링 와셔의 손상으로부터 기계 표면을 보호 할 수 있습니다.
조합으로 사용하십시오

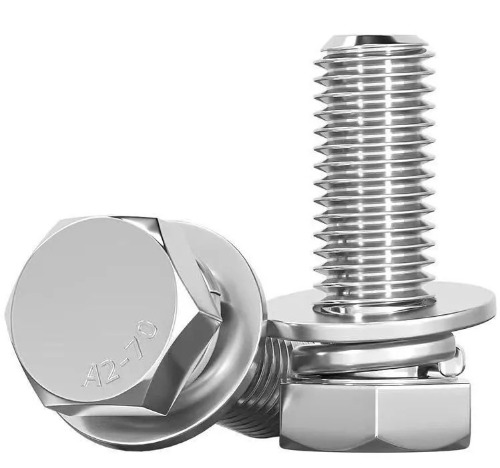

플랫 와셔는 일반적으로 최상의 조임 효과를 달성하기 위해 스프링 와셔와 함께 사용됩니다. 평평한 와셔는 기계 표면에 맞는 반면 스프링 와셔는 평평한 와셔와 너트 사이에 배치됩니다. 이 조합은 압력을 더 잘 분배하여 더 나은 보호를 제공 할 수 있습니다.
플랫 패드 응용 시나리오
일반 볼트 연결
일반적인 기계 부품 연결에서 평평한 와셔는 볼트, 너트 및 연결된 부품 사이의 접촉 영역을 증가시키고 압력을 분산시키고 국소 압력을 줄이며 연결된 부품 표면의 손상을 방지 할 수 있습니다. 예를 들어, 가구 제조에서 플랫 와셔를 사용하여 테이블 다리를 고정하여 테이블이 안정적이고 흔들리지 않도록 할 수 있습니다. 전기 장비에서 평면 와셔는 진동으로 인한 손상을 방지하기 위해 회로 보드를 보호하는 데 사용될 수 있습니다.
자주 분해 된 볼트 연결
볼트를 자주 분해 해야하는 경우, 플랫 와셔를 사용하면 분해 프로세스를 단순화하고 연결된 부품의 표면을 보호 할 수 있습니다. 예를 들어, 일부 장비의 검사 포트, 움직일 수있는 부품의 연결 볼트 등 플랫 와셔는 볼트와 연결된 부품 사이의 직접 마찰을 줄이고 표면 긁힘을 피하고 서비스 수명을 연장 할 수 있습니다.
볼트 홀 편차에 대한 보상
경우에 따라 두 연결 부품 사이의 볼트 구멍을 정확하게 해당하기 위해서는 위치 편차를 보상하기 위해 구멍의 직경을 늘려야 할 수도 있습니다. 볼트 구멍이 표준 크기를 초과하면 평평한 와셔를 사용하는 것을 고려할 수 있습니다. 또한 설치 및 조정을 용이하게하기 위해 볼트 홀은 때때로 긴 구멍으로 설계되어 공작물의 설치 위치를 특정 범위 내에서 조정할 수 있습니다. 이 경우 두껍게 평평한 와셔 또는 특수 세탁기를 사용해야 할 수도 있습니다.
압력을 함유하는 표면의 압축 응력을 줄입니다
볼트 강도가 높고 연결된 부품의 압축 응력이 낮을 때, 평평한 와셔는 압력 감지 표면의 압축 응력을 줄이는 데 도움이 될 수 있습니다. 예를 들어, 일부 고강도 볼트가 더 부드러운 재료로 만든 연결된 부품과 함께 사용될 때, 플랫 와셔는 볼트의 압력을 연결된 부품의 표면에 골고루 분포하여 과도한 국부 압력으로 인해 연결된 부품이 변형되거나 손상되지 않도록합니다.
플랫 와셔의 일반적인 재료
탄소강 재료
플랫 와셔의 경우, 가장 일반적으로 사용되는 탄소강 재료는 ST12, ST13, Q235, Q215, Q195 등입니다. 모두 100HV 수준의 플랫 와셔에 적합합니다 (참고 : 100HV는 세척기의 표면 경도를 나타냅니다); 08f, 08ai, 10, 10f 등은 표면 경도가 약 110hv의 평평한 와셔에 적합합니다. 45, 50, 60, 70 강철 또는 65mn 강철은 표면 경도가 200HV 또는 300HV 인 평평한 와셔에 적합합니다.
스테인레스 스틸 재료

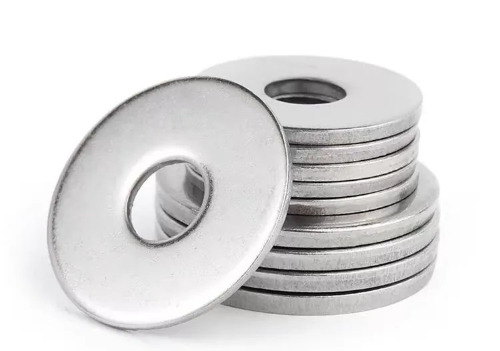

더 흔한 것은 304, 304 (18-8), 316, 316L 등입니다. 스테인리스 스틸의 장점은 부식 저항, 녹지, 높은 정밀도, 매장이없는 부드러운 표면, 좋은 강인함, 깨지지 않는 것 등입니다. 그러나 가격은 비교적 비쌉니다.
플라스틱 재료

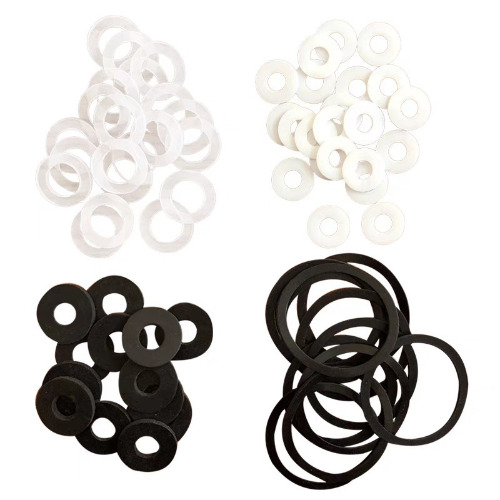

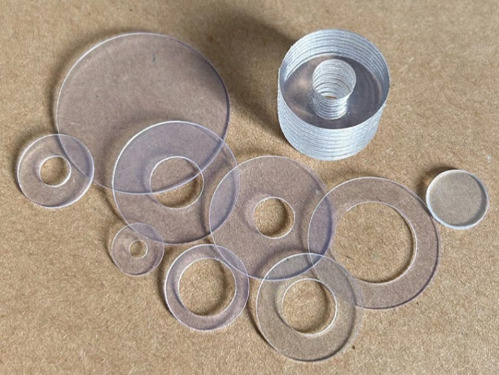

일반적인 플라스틱 재료에는 PA66, PA66 30% 유리 섬유, PA66 50% 유리 섬유, PC, PP, PPS, PVC, PVDF 등이 포함됩니다. 플라스틱 평평한 와셔는 생산 비용이 낮을뿐만 아니라 절연 특성도 있습니다. 특별한 경우에는 탄소강과 스테인레스 스틸이 대체 할 수없는 역할과 효과를 낼 수 있습니다.
고무 재료

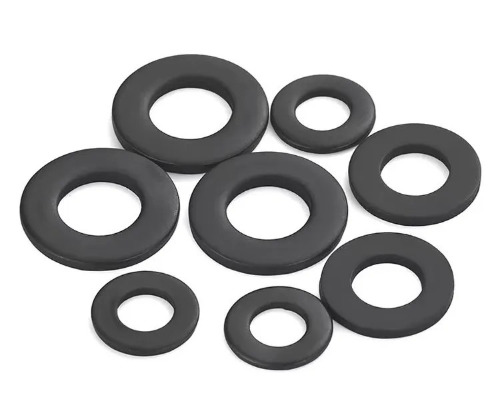

니트릴 고무, 플루오로 루버, 클로로 프렌 고무, 스티렌-부타디엔 고무, EPDM 고무 등과 같은이 유형의 재료의 평평한 패드는 부드러움이 우수하며 저온 및 중간 압력 환경에 적합합니다. 일부 물질에는 특정 산 및 알칼리 저항성 및 노화 저항이 있습니다.
다른 자료

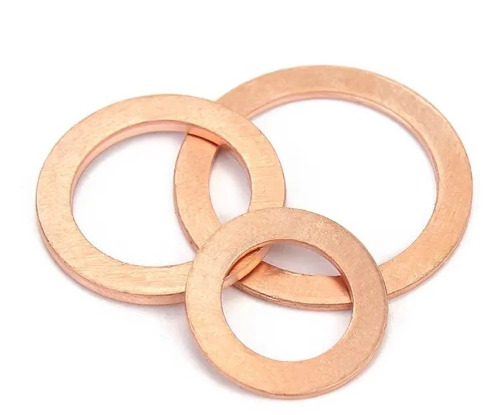

일부 제조업체는 구리, 알루미늄 및 기타 재료로 만든 평면 패드를 제공 할 수도 있습니다. 예를 들어, 구리 패드는 우수한 열전도율 및 부식 저항, 낮은 마찰 계수를 가지며, 고온 및 고압 행사에서 종종 사용됩니다.
2. 사용을위한 전달
spections 사양 : : 평평한 개스킷이 씰링 효과에 영향을 미치는 기울기 또는 오정렬을 피하기 위해 접촉 표면에 단단히 맞는지 확인하십시오.
환경 적응 : 스테인레스 스틸은 습하거나 부식성 환경에서 선호되며 서비스 수명을 연장하기 위해 밀봉 및 보존에주의를 기울여야합니다.
regular 검사 insp : 장기 사용 후 개스킷이 변형인지 손상되었는지 확인하고 연결의 신뢰성을 유지하기 위해 제 시간에 교체해야합니다.
합리적인 선택 및 표준화 된 사용을 통해 플랫 개스킷은 기계적 연결의 안정성과 안전성을 크게 향상시킬 수 있습니다.
요약하면, 플랫 개스킷은 주로 커넥터 표면을 보호하고 접촉 영역을 늘리며 패스너가 느슨해지지 않도록하는 중요한 기계적 구성 요소입니다. 평평한 개스킷을 선택하고 사용할 때는 특정 엔지니어링 요구 사항 및 응용 시나리오에 따라 재료, 크기 및 사용을 결정해야합니다.
