캐리지 볼트

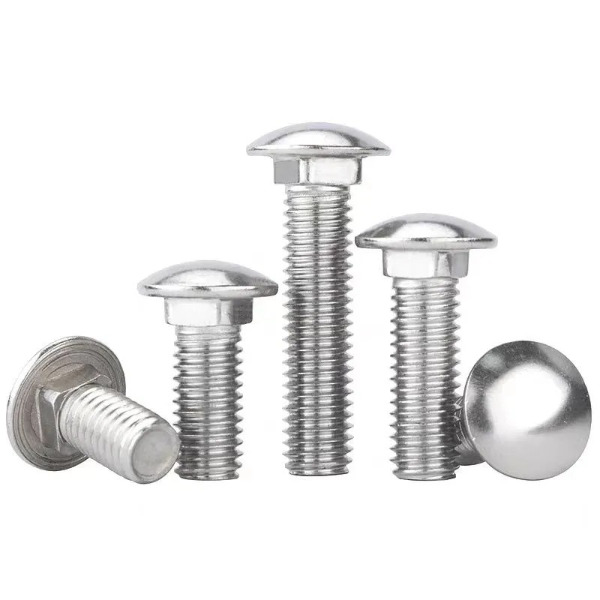

캐리지 볼트란 무엇입니까?
캐리지 볼트 독특한 구조와 회전 방지 설계 덕분에 다양한 응용 분야에서 탁월한 성능을 발휘합니다. 다양한 재료 선택과 표면 처리를 통해 다양한 환경과 요구 사항에 적응할 수 있습니다. 구조적으로 둥근 머리와 사각형 목 디자인은 미적으로도 좋고 기능성도 뛰어납니다. 재료 및 표면 처리 측면에서 다양한 선택을 통해 볼트 성능과 사용 수명을 크게 향상시킬 수 있습니다. 적절한 재료 선택과 표면 처리를 통해 캐리지 볼트는 다양한 열악한 조건에서도 안정적인 연결 솔루션을 제공할 수 있으며 건설, 기계 제조, 가구 조립 및 기타 분야에서 널리 사용됩니다.
캐리지 볼트의 구조적 특징
둥근 머리:
캐리지 볼트에는 일반적으로 각각 표준 GB/T14 및 GB/T12-85에 해당하는 크고 작은 반원 모양으로 제공되는 반원형 헤드가 있습니다. 이 모양은 압력을 분산시키고 연결부에서 응력 집중을 줄이며 가장자리가 노출되지 않아 주변 물체가 긁히거나 걸리는 것을 방지하므로 외관과 안전이 가장 중요한 응용 분야에 적합합니다.
스퀘어 넥:
스퀘어 넥은 헤드 아래에 위치한 캐리지 볼트의 중요한 특징입니다. 사각 목은 설치 중에 결합 부품의 사각 구멍이나 홈과 맞물려 볼트가 회전하는 것을 방지하여 볼트 연결의 안정성과 신뢰성을 향상시킵니다.
스레드 줄기:
나사식 스템에는 외부 나사산이 있으며 너트와 함께 사용하여 두 개 이상의 구성 요소를 고정할 수 있습니다. 나사식 스템은 전체 나사산과 부분 나사산 형태로 제공되므로 다양한 고정 요구 사항에 따라 선택할 수 있습니다.
캐리지 볼트 표준
캐리지 볼트의 표준은 국가 및 지역에 따라 상당히 다릅니다. 일반적인 표준에는 중국 국가 표준, 독일 표준, 국제 표준 및 미국 표준이 포함됩니다. 다양한 표준은 다양한 적용 시나리오에 맞게 조정되는 다양한 헤드 스타일, 치수 및 볼트의 기타 특성에 해당합니다. 자세한 소개는 다음과 같습니다.
1. 중국 국가 표준(GB)
GB/T12-2013: 소형 반원형 헤드 사각 넥 캐리지 볼트(소형 하이 캡 캐리지 볼트라고도 함)에 해당합니다. 이 표준은 다양한 스레드 사양(예: M6-M20)에 대한 피치, 볼트 길이 및 헤드 크기와 같은 매개변수를 지정합니다. 스레드 공차는 대부분 8g이고 기계적 성능 등급은 4.6, 4.8 등을 포함하며 헤드 크기 요구 사항이 높지 않은 시나리오에서 일반적으로 사용됩니다.
GB/T14: 대형 반원형 캐리지 볼트(대형 캐리지 볼트라고도 함)에 해당합니다. GB/T12 시리즈보다 헤드 크기는 크지만 헤드 두께는 상대적으로 작습니다. 특정 헤드 베어링 영역이 필요한 고정 시나리오에 적합하며 철 및 목재 구조물과 기계 구성 요소를 연결하기 위해 너트와 함께 자주 사용됩니다.
GB794: 강화 캐리지 볼트 카테고리에 속하는 고강도 반원형 헤드 사각 넥 볼트용입니다. 성능 등급은 8.8, 10.9 및 12.9에 도달할 수 있습니다. 일반적으로 템퍼링 처리되어 있으며 표면은 대부분 흑색 산화물이지만 요청 시 아연 도금도 가능합니다. 높은 볼트 강도가 요구되는 용도에 적합합니다.
2. 독일 표준(DIN)
DIN603: 이는 대형 반원형 헤드 사각 넥 볼트에 해당하는 수출 캐리지 볼트에 일반적으로 사용되는 표준입니다. 중국 GB/T14 표준에 비해 헤드가 더 크고 사각목 높이가 낮으며 미터법 나사산이 있으며 대부분 탄소강 또는 스테인리스강으로 만들어집니다. 표면 처리에는 흑색 산화 처리와 아연 도금 처리가 포함됩니다. 이 표준은 볼트의 치수 공차와 기계적 특성을 명확하게 지정하며 철도 차량, 광산 장비 및 기타 분야에 적용됩니다.
3. 국제표준(ISO)
ISO 8677: 미터법 캐리지 볼트의 치수, 공차 및 성능 요구 사항을 지정합니다. 일부 국가 표준과 비교하여 볼트의 육각형 머리의 특정 모양을 제한하지 않고 사각형 목의 치수 및 공차만 지정하여 국제적으로 일반적인 기계 장비 고정 시나리오에 적용합니다.
ISO 8678: 작은 반원형 헤드, 낮은 사각 목 볼트의 경우 캐리지 볼트 표준의 특수 사양에 속하며 주로 맞춤형 기계적 연결 요구 사항에 사용됩니다.
4. 기타 지역 표준
ANSI/ASME B18.5: 미국 캐리지 볼트 표준으로 미터법 표준과 크게 다릅니다. 스레드 사양은 미국 표준을 따르며 너트 크기, 사각 넥 높이 등의 매개변수도 국내 및 독일 표준과 다릅니다. 주로 북미 시장의 장비, 건설 및 기타 분야의 고정 요구 사항에 적응합니다.
BS 325: 거친 반원형 헤드 사각 넥 볼트에 해당하는 영국 표준; BS 4933은 미터법 대형 반원형 헤드 캐리지 볼트 표준입니다. 이 두 표준은 영연방 국가에서 관련 장비의 제조 및 유지 관리에 일반적으로 사용됩니다.
JIS B1171: 그루브 사각 넥 볼트에 대한 일본 표준, 캐리지 볼트의 파생 사양으로 일본의 섬유 기계, 농업 장비 등의 구성 요소 연결에 적합합니다.
캐리지 볼트의 표면 처리
캐리지 볼트 표면처리의 핵심 목적은 녹 및 부식 방지, 외관 개선, 내마모성 향상입니다. 일반적인 유형은 기능에 따라 다음과 같이 기본 녹 방지, 강화된 보호 및 특수 요구의 세 가지 유형으로 분류할 수 있습니다.
기본적인 녹 방지(저비용, 일반 용도)
산화 흑화: 화학적 산화를 통해 표면에 흑색 산화막을 형성합니다. 비용이 저렴하고 공정이 간단합니다.
약간의 방청 효과만 제공되며 방청유를 사용해야 합니다. 일반 기계의 내부 연결부와 같이 건조하고 부식성이 없는 실내 환경에 적합합니다.
전기 아연도금(백색 아연/청백색 아연/색상 아연): 볼트 표면에 아연층을 증착합니다. 흑화보다 보호가 더 좋습니다.
백색 아연은 은백색 외관을 갖고, 청백색 아연은 더 밝으며, 색상 아연(부동태화 후)은 더 강력한 방청 기능을 제공합니다. 가구, 문/창 연결부 등 습하고 부식성이 약한 실내 환경에 적합합니다.
향상된 보호(실외, 부식성 환경)
용융 아연 도금: 볼트를 용융 아연에 담가서 더 두꺼운 아연 층을 형성합니다. 방청성이 강하고 내구성이 좋습니다.
은회색 외관: 강철 구조물, 난간, 농업 기계 등의 실외, 야외 또는 산성/알칼리성 환경에 적합합니다.
Dacromet(아연-크롬 코팅): 아연 분말과 크롬산염을 주성분으로 하는 코팅으로 수소 취성의 위험을 제거하고 염수 분무 저항성이 뛰어납니다. 은회색 외관으로 인해 고강도 볼트, 해양 환경 또는 조선 및 화학 장비와 같이 수소 취화가 필요하지 않은 시나리오에 적합합니다.
특수 기능 적용 (내마모성, 전도성 등)
니켈/구리 도금: 니켈 도금은 내마모성과 미적 아름다움을 결합하여 표면을 밝게 만듭니다. 구리 도금은 주로 전도성을 위해 사용되거나 후속 도금층의 베이스 코팅으로 사용됩니다.
전자 장비, 정밀 기계 또는 계측기 및 미터의 패스너와 같이 외관이 중요한 응용 분야에 적합합니다.
인산염 처리: 주로 코팅 및 페인트에 대한 볼트의 접착력을 향상시키거나 윤활 베이스 코팅으로 사용되는 인산염 피막을 형성합니다. 종종 페인팅과 함께 전처리 공정으로 사용되며 후속 페인팅이 필요한 구조적 연결에 적합합니다.
독특한 구조 설계, 우수한 풀림 방지 성능 및 광범위한 적용 범위를 갖춘 캐리지 볼트는 산업 분야에서 없어서는 안 될 표준 패스너가 되었습니다. 적절한 사양, 강도 및 표면 처리를 선택하면 조립 효율성이 향상될 뿐만 아니라 장기적인 신뢰성과 안전성도 보장됩니다.
프로젝트에 고강도 풀림 방지 패스너가 필요한 경우 캐리지 볼트는 의심할 여지 없이 신뢰할 수 있는 선택입니다.
